新規作成&データ読み込み

前回、初心者でも直感的にデザインできる無料の3D CADとしてTinkercadを紹介し、アカウント登録をしました。

初心者が直感的にデザインできる無料3D CAD Tinkercad 〜その1:アカウント登録編〜
Tinkercadとは?これまで3PySciでは、3D CADソフトとしてFreeCADを使ってきました。FreeCADは本格的な3D CADが無料で使えるとはいえ、2Dと3Dを行き来する「スケッチ」だったり、図形を固定す...

今回は基本操作を解説していきます。

ということでまずは新規作成とかこれまでに作成したデータの読み込みを行ってみましょう。

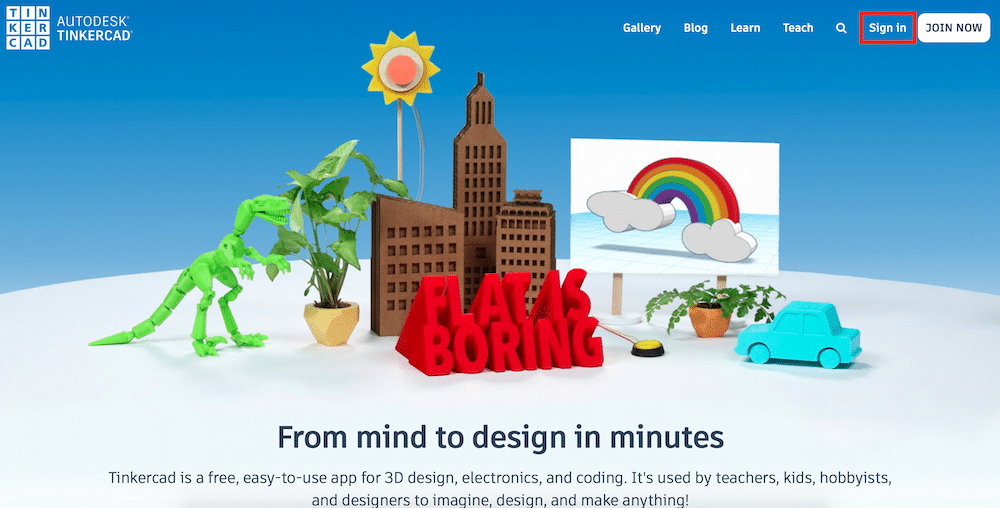

とりあえずTinkercadのページにアクセスし、右上の「Sign in」をクリックします。

Tinkercad | From mind to design in minutes
Tinkercad is a free, easy-to-use app for 3D design, electronics, and coding.

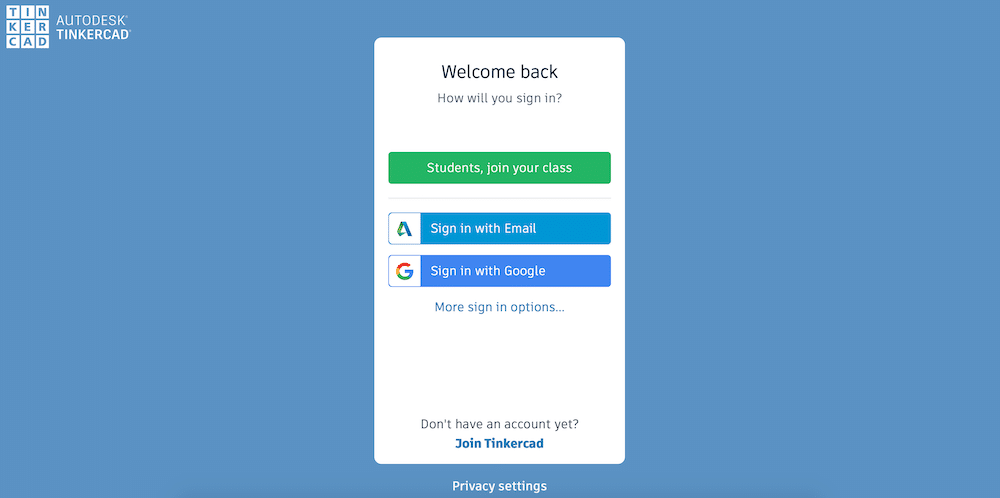

アカウントをメールで登録した人は「Sign in with Email」をクリック、グーグルアカウントで登録した人は「Sign in with Google」をクリックします。

ちなみに私はメールで登録したので、「Sign in with Email」 でログインしていきます。

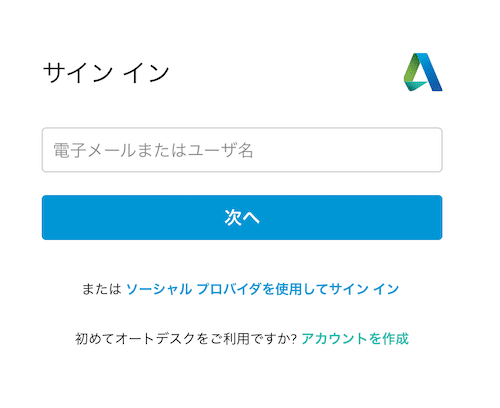

登録したメールアドレスかユーザー名を入れて「次へ」をクリック。

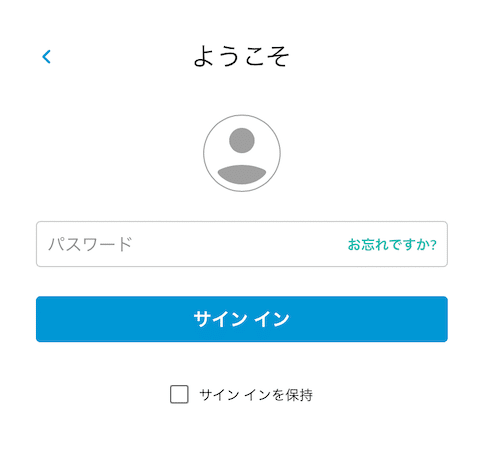

パスワードを入力し「サイン イン」をクリック。

ログインに成功したら、ダッシュボードの画面が表示されます。

今回は3Dデータを新規作成する場合は、左のカラムで「3D Designs」が選択させているのを確認し、「Create new design」をクリックします。

過去のデータは同じ画面でウインドウの形で表示されています。

過去データを読み込むには、過去データのウインドウにマウスを乗せ、出てきた「Tinker this」をクリックします。

もしくはウインドウの「Tinker this」以外のところをクリックして開いたウインドウの「Tinker this」をクリックします。

今回は新規作成で3Dデータ作成画面を開いてみました。

これを使って基本操作の解説をしていきます。

スポンサーリンク

画面操作

回転&拡大縮小

まずは画面を操作する方法を解説します。

3D画面なので、縦横高さ方向に画面を動かすには左ドラッグ(左クリックをしながら、マウスを動かす)をします。

画面を拡大縮小する場合は、ホイールを回転させます。

また左側のボタンで拡大縮小することもできます。

方向を指定して回転&ホームに戻る

先ほどはマウスを使って自由に画面を回転させましたが、時にはある方向からデザインをみたいということもあるでしょう。

そう言った場合は、左上の立方体を右クリックして操作します。

また色々動かしすぎてどこから見ているか分からなくなった場合、「ホームへ戻る」ボタンが有用です。

スポンサーリンク

デザインの方法

図形の追加

図形を追加するには右側の図形ウインドウから追加したい図形を選んで、作業スペースにドラッグ&ドロップします。

スポンサーリンク

図形の選択&選択解除

1つの図形を選択するには、その図形をクリックします。

こちらがクリックする前(選択していない状態)

こちらがクリックした後(選択状態)

選択をすると形状を設定するウインドウが現れ、また図形に形状を変化させるための小さな四角形が現れます。

サイズの変更(縦、横、高さ)

図形サイズの変更は図形を選択して出てきた黒い四角形、もしくは白い四角形をドラッグ&ドロップします。

上の図で黒い矢印で示した黒い四角形はそれぞれ縦か横の一方向へサイズを変更できます。

赤い矢印で示した白い四角形は縦横の二方向のサイズを同時に変更できます。

青色の矢印で示した白い四角形は高さ方向のサイズを変更できます。

図形の高さ位置の変更

図形の高さ位置を変更する場合は図形の上にある三角形をドラッグ&ドロップします。

角度の変更

図形の角度を変更するには、曲がった矢印をドラッグ&ドロップします。

スポンサーリンク

データの保存

今回、Tinkercadを使って基本操作を解説してきました。

基本操作の最後に紹介したいのが「データの保存」。

せっかく作ったデザインもデータを保存し忘れて、最初からやり直しなんて経験をお持ちの方もいるのではないでしょうか?

Tinkercadではその心配はなく、データは変更が合った時に自動で保存されます。

ただしインターネットに接続していないと保存されないので注意してください。

インターネットとの接続が切れた場合、少しの間だけですが、右上に「Disconnected」と表示されます。

次回はどんな図形があるのかを解説していきます。

初心者が直感的にデザインできる無料3D CAD Tinkercad 〜その3:図形の紹介〜
使える図形の紹介前回はTinkercadの基本的な使い方を解説しました。今回はTinkercadで使える図形にはどんなものがあるのかを紹介していきます。かなりの量があるので、1つ1つは紹介できませんが、でき...

ということで今回はこんな感じで。
