【raytracing】レンズなどの光学系の光線追跡（レイトレーシング）ができるraytracingライブラリ[Python]

raytracing

前回、Pythonで数値の桁数や小数点以下の桁数を取得したり、指数表示に変換する方法を紹介しました。

あわせて読みたい

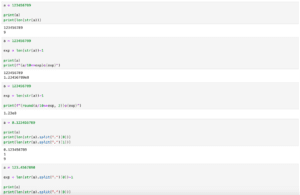

【Python基礎】数値の桁数や小数点以下の桁数を取得したり、指数表示に変換する方法 桁数の取得と指数表示への変換 前回、matplotlibのpcolormeshで数値の範囲が大幅に異なる2種類のプロットを同時に表示する方法を紹介しました。 今回は数値の桁数や小数…

今回はレンズなどの光学系の光線追跡（レイトレーシング）ができるraytracingライブラリを紹介します。

それでは始めていきましょう。

raytracingライブラリのインストール

raytracingライブラリのインストールはpipで行います。

pip install raytracing

デモ１：光学系のレイトレーシング

インストールが終わったらとりあえず簡単なデモを見てみましょう。

raytracingライブラリのGithubのページにいくつかデモが載っているので、ここでは2つ紹介します。

GitHub

GitHub – DCC-Lab/RayTracing: Simple ray tracing library in Python for optical design that considers … Simple ray tracing library in Python for optical design that considers simple optical elements (with ABCD ray matrices) but also finite diameters of elements to…

一つ目はレンズによる光学系の設計です。

from raytracing import *

path = ImagingPath()
path.append(Space(d=50))
path.append(Lens(f=50, diameter=25))
path.append(Space(d=120))
path.append(Lens(f=70))
path.append(Space(d=100))
path.display()

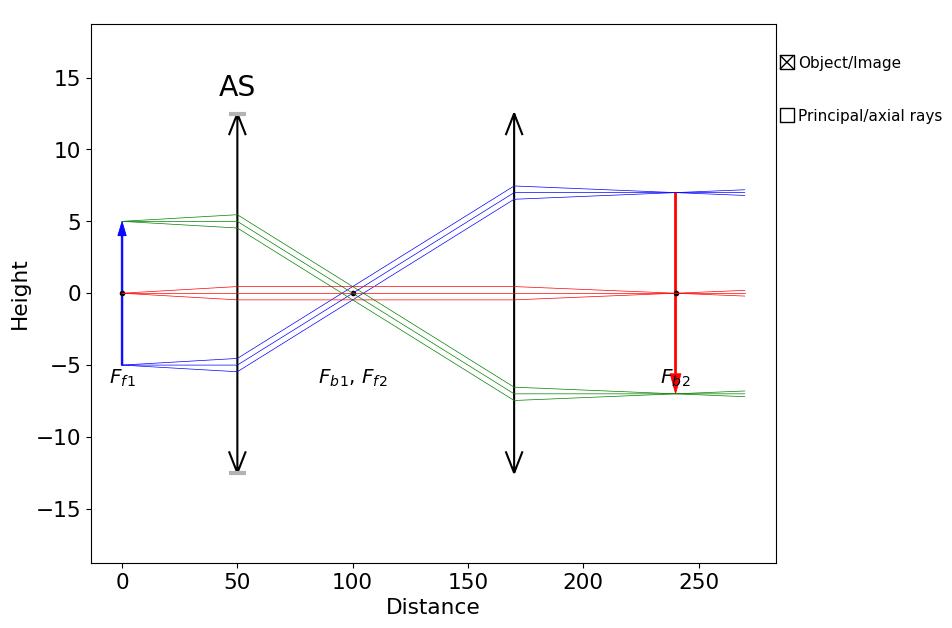

実行結果

これだけのプログラムでレンズ2枚の光学系のレイトレーシングができました。

このプログラムの中身に関しては次回見ていきます。

また光学系のデモに関してはこちらにもありますのでご興味ある方はどうぞ。

GitHub

RayTracing/raytracing/examples at master · DCC-Lab/RayTracing Simple ray tracing library in Python for optical design that considers simple optical elements (with ABCD ray matrices) but also finite diameters of elements to…

デモ２：市販レンズの情報表示

raytracingライブラリではThorlabsやEdmund Optics、Nikon、Olympusで市販されているレンズの情報を少し収録しており、その情報を表示したり、光学系に組み込んだりすることができます。

あわせて読みたい

Thorlabs：ソーラボジャパン株式会社 ソーラボ社製品カタログ公式サイト – 光を使う技術に欠かせない豊富な光学製品をラインナップ。図面や納期・定価も掲載。ウェブからお見積り・ご注文も承ります。多くの製…

あわせて読みたい

エドモンド・オプティクス | 豊富な光学部品を1個から短納期で販売 | Edmund Optics エドモンド・オプティクスは、光学部品の総合メーカー/サプライヤーです。34,000品以上の製品を短納期で在庫販売。1個から最低注文数なく購入可。特注品も量産にも対応しま…

特に多いのがThorlabsのレンズですが、それでも一部に留まっています。

どんなレンズの情報が収録されているかは、Githubのページでそれぞれのプログラムを見てもらえると分かります。

GitHub

RayTracing/raytracing at master · DCC-Lab/RayTracing Simple ray tracing library in Python for optical design that considers simple optical elements (with ABCD ray matrices) but also finite diameters of elements to…

その情報を表示するには「会社名.レンズ名().display()」を実行します。

会社名は上の表の「会社名.py」で「.py」を除いたものになります。

from raytracing import *

thorlabs.AC254_050_A().display()

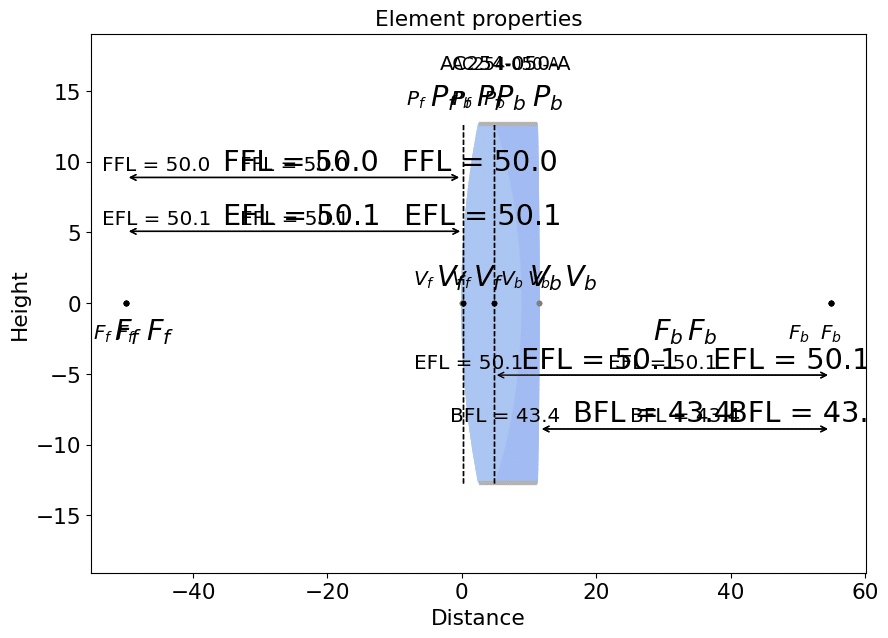

実行結果

ただ私の環境ではこの様に文字がダブって表示されてしまい、あまり役には立たなさそうでした。

また収録されているレンズもそれほど多くないので、自分が使いたいレンズの情報があったらラッキーくらいで思っておき、基本的には自分でレンズも作成して光学系を組んでいった方が良さそうです。

ただレンズ情報も重要な点のみ入れて設計することができるのがこのraytracingライブラリの良いところです。

ということで次回はデモ１で紹介した光学設計のプログラム中のそれぞれの関数がどんな意味があるのか解説をしていきます。

ではでは今回はこんな感じで。
