NetworkX

前回、ネットワーク作成ライブラリNetworkXでEdgeを矢印にする方法を試してみました。

今回はNodeの形状を変える方法を試していきましょう。

まずは基本となるプログラムから。

import networkx as nx

G = nx.Graph()

G.add_node('A')
G.add_node('B')
G.add_node('C')
G.add_node('D')
G.add_node('E')

G.add_edge('A', 'B')
G.add_edge('A', 'C')
G.add_edge('A', 'D')
G.add_edge('B', 'D')
G.add_edge('D', 'E')

nx.draw(G, with_labels = True)

実行結果

それでは始めていきましょう。

Nodeの形状

Nodeの形状を変えるには「nx.draw」のオプションに「node_shape」を追加します。

そして使用できる形状は「so^>v<dph8」の10種類です。

一つずつ試してみましょう。

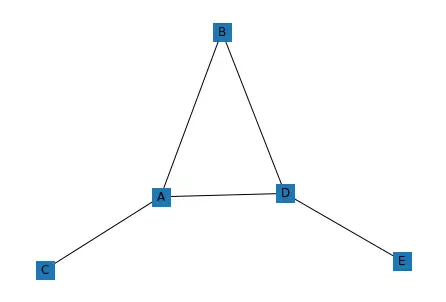

node_shape=’s’:四角形

import networkx as nx

G = nx.Graph()

G.add_node('A')
G.add_node('B')
G.add_node('C')
G.add_node('D')
G.add_node('E')

G.add_edge('A', 'B')
G.add_edge('A', 'C')
G.add_edge('A', 'D')
G.add_edge('B', 'D')
G.add_edge('D', 'E')

nx.draw(G, node_shape='s', with_labels = True)

実行結果

node_shape=’o’:丸

import networkx as nx

G = nx.Graph()

G.add_node('A')
G.add_node('B')
G.add_node('C')
G.add_node('D')
G.add_node('E')

G.add_edge('A', 'B')
G.add_edge('A', 'C')
G.add_edge('A', 'D')
G.add_edge('B', 'D')
G.add_edge('D', 'E')

nx.draw(G, node_shape='o', with_labels = True)

実行結果

node_shape=’^’:三角形

import networkx as nx

G = nx.Graph()

G.add_node('A')
G.add_node('B')
G.add_node('C')
G.add_node('D')
G.add_node('E')

G.add_edge('A', 'B')
G.add_edge('A', 'C')
G.add_edge('A', 'D')
G.add_edge('B', 'D')
G.add_edge('D', 'E')

nx.draw(G, node_shape='^', with_labels = True)

node_shape=’>’:右向き三角形

import networkx as nx

G = nx.Graph()

G.add_node('A')
G.add_node('B')
G.add_node('C')
G.add_node('D')
G.add_node('E')

G.add_edge('A', 'B')
G.add_edge('A', 'C')
G.add_edge('A', 'D')
G.add_edge('B', 'D')
G.add_edge('D', 'E')

nx.draw(G, node_shape='>', with_labels = True)

node_shape=’v’:下向き三角形

import networkx as nx

G = nx.Graph()

G.add_node('A')
G.add_node('B')
G.add_node('C')
G.add_node('D')
G.add_node('E')

G.add_edge('A', 'B')
G.add_edge('A', 'C')
G.add_edge('A', 'D')
G.add_edge('B', 'D')
G.add_edge('D', 'E')

nx.draw(G, node_shape='v', with_labels = True)

node_shape='<‘:左向き三角形

import networkx as nx

G = nx.Graph()

G.add_node('A')
G.add_node('B')
G.add_node('C')
G.add_node('D')
G.add_node('E')

G.add_edge('A', 'B')
G.add_edge('A', 'C')
G.add_edge('A', 'D')
G.add_edge('B', 'D')
G.add_edge('D', 'E')

nx.draw(G, node_shape='<', with_labels = True)

node_shape=’d’:ダイヤモンド(菱形)

import networkx as nx

G = nx.Graph()

G.add_node('A')
G.add_node('B')
G.add_node('C')
G.add_node('D')
G.add_node('E')

G.add_edge('A', 'B')
G.add_edge('A', 'C')
G.add_edge('A', 'D')
G.add_edge('B', 'D')
G.add_edge('D', 'E')

nx.draw(G, node_shape='d', with_labels = True)

node_shape=’p’:ペンタゴン(五角形)

import networkx as nx

G = nx.Graph()

G.add_node('A')
G.add_node('B')
G.add_node('C')
G.add_node('D')
G.add_node('E')

G.add_edge('A', 'B')
G.add_edge('A', 'C')
G.add_edge('A', 'D')
G.add_edge('B', 'D')
G.add_edge('D', 'E')

nx.draw(G, node_shape='p', with_labels = True)

node_shape=’h’:ヘキサゴン(六角形)

import networkx as nx

G = nx.Graph()

G.add_node('A')
G.add_node('B')
G.add_node('C')
G.add_node('D')
G.add_node('E')

G.add_edge('A', 'B')
G.add_edge('A', 'C')
G.add_edge('A', 'D')
G.add_edge('B', 'D')
G.add_edge('D', 'E')

nx.draw(G, node_shape='h', with_labels = True)

node_shape=’8’:八角形

import networkx as nx

G = nx.Graph()

G.add_node('A')
G.add_node('B')
G.add_node('C')
G.add_node('D')
G.add_node('E')

G.add_edge('A', 'B')
G.add_edge('A', 'C')
G.add_edge('A', 'D')
G.add_edge('B', 'D')
G.add_edge('D', 'E')

nx.draw(G, node_shape='8', with_labels = True)

ということで10種類全部試してみました。

デフォルトは丸なので、使う目的に合わせて、色々と変えてみるのもいいかもしれませんね。

次回はNodeのポジションに関して色々と試していきましょう。

ではでは今回はこんな感じで。
