Slic3rのインフィル形状
前にSlic3rのプリント設定をした際、Slic3rでは13種類のインフィル形状が準備されていると解説しました。
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r5-2-300x207.png)
ただ名前からではどんな形状か分かりにくいものもあるので、とりあえず全部プリントしてみたが今回の内容です。
まずはどんな名前のインフィル形状があるか復習です。
Rectilinear | Aligned Rectilinear | Grid |
Triangles | Stars | Cubic |
Concentric | Honeycomb | 3D Honeycomb |
Gyroid | Hilbert Curve | Archimedean Chords |
Octagram Spiral |
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-1-1024x725.png)
13種類プリントするのはなかなか時間がかかりますが、頑張っていきましょう。
データとSlic3rの準備
今回用いるデータは、前にUltimaker Curaでインフィル形状を比較した時のデータを用います。
![](https://3pysci.com/wp-content/uploads/2019/08/cura9-5-300x179.png)
データはこちらにアップロードしておきますので、ダウンロードはご自由に。
次にSlic3rの準備をしていきます。
インフィルをプリントしつつ、上面をプリントしないという設定にしていきます。
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-2-1024x738.png)
左のウインドウで「Layers and perimeters」を選択し、「Horizontal shells」の「Top」を「0」にします。
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-3-1024x738.png)
これで上面をプリントしないようになります。
この設定は今回限りなので、このまま左上の「Plater」のタブをクリックします。
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-4-1024x725.png)
「Plater」では、「Top solid layers」が追加されており、値は「0」となっています。
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-5-1024x738.png)
これで先ほどのInfill.stlを読み込みます。
あとは「Fill pattern」からインフィル形状を選択し、「Export G-code…」 でG-codeファイルを作成していきます。
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-6-1024x738.png)
スライシング結果
それぞれスライシングの結果を見ていきましょう。
Rectilinear
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-7.png)
Aligned Rectilinear
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-8.png)
Grid
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-9.png)
Triangles
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-10.png)
Stars(デフォルト)
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-11.png)
Cubic
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-12.png)
Concentric
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-13.png)
Honeycomb
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-14.png)
3D Honeycomb
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-15.png)
Gyroid
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-16.png)
Hilbert Curve
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-17.png)
Archimedean Chords
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-18.png)
Octagram Spiral
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-19.png)
フィラメント量としては、Archimedean ChordsやOctagram Spiralが少なく、3D HoneycombやGyroidが多いという結果になりました。
ちなみにSlic3rを終了する時、設定値に関して保存するか聞かれますが、上面をプリントしない設定は今回限りの変更なので、「Discard」でその設定を破棄します。
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-20-1024x532.png)
実際にプリントしてみた。
実際にプリントした結果がこちらです。
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-21.png)
- Rectilinear
- Aligned Rectilinear
- Grid
- Triangles
- Stars
- Cubic
- Concentric
- Honeycomb
- 3D Honeycomb
- Gyroid
- Hilbert Curve
- Archimedean Chords
- Octagram Spiral

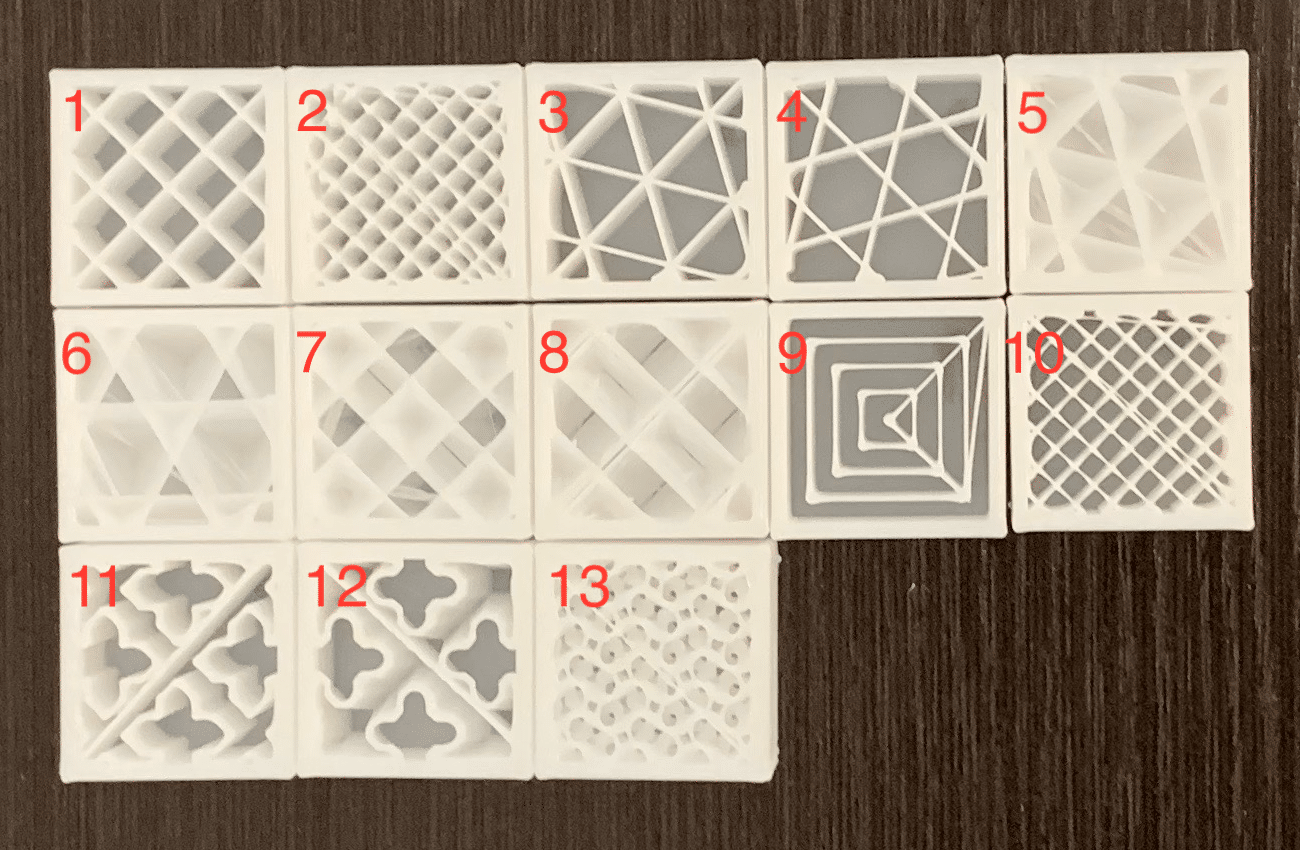

Ultimaker Curaでもインフィル形状は13種類あったのですが、結構似通った形が多かったです。
![](https://3pysci.com/wp-content/uploads/2019/08/cura9-5-300x179.png)
Slic3rでは13種類とも違っており、なかなか面白いです。
今回は1つずつは紹介しませんが、一番気になったインフィル形状を紹介します。
それは「3D Honeycomb」です。
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-22.png)
縦と横の線が何層かおきに交互にプリントされているため、縦、横、高さ方面全てに穴が空いている構造になっています。
こうなるとそれぞれがクッションになり、同じインフィル密度だとしても、強度は上がるのではないでしょうか。
ちなみにCuraのインフィル形状で近かったのが、「Gyroid」です。
![](https://3pysci.com/wp-content/uploads/2019/08/cura9-33.png)
強度や造形の綺麗さが気になったら、Slic3rでは「3D Honeycomb」、Curaでは「Gyroid」を使っていくのがいいのかなと感じました。
ちなみにSlic3rの「Gyroid」はCuraの「Gyroid」とは形状が全く違いうのは結構興味深いです。
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r12-23.png)
ですが、Slic3rの「Gyroid」はあまり綺麗に見えない…
個人的には多分使うことはないでしょう。
次回は設定をしているとにふと目にした、Reducing printing timeとやらを使ってみましょう。
![](https://3pysci.com/wp-content/uploads/2019/09/slic3r13-17-300x200.jpg)
とりあえず今回はこんな感じで。
